泡沫灭火系统管道涂刷的颜色规范要求

一、问题描述及原因分析

1．问题描述

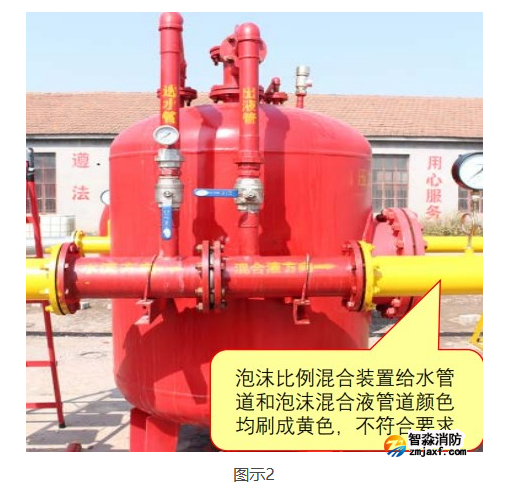

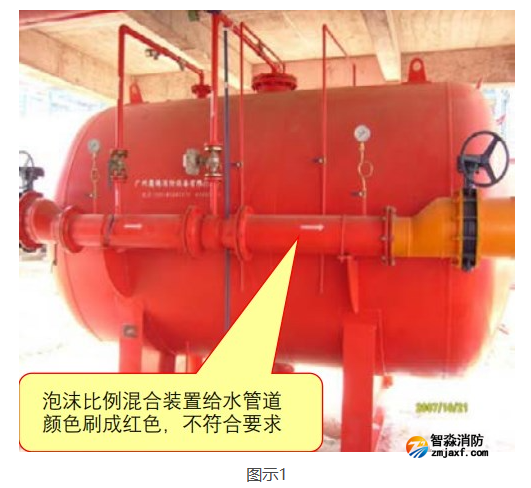

泡沫灭火系统管道涂刷的颜色不符合规范要求。【图示1】【图示2】

2．原因分析

1）设计图纸未明确泡沫灭火系统管道的色标要求；

2）施工单位对泡沫灭火系统管道颜色要求不清楚，在施工过程中将进水管、泡沫混合液管均刷成红色，或将泡沫混合液输送管道涂成黄色、绿色等其他颜色。

二、规范要求及正确做法

1．规范要求

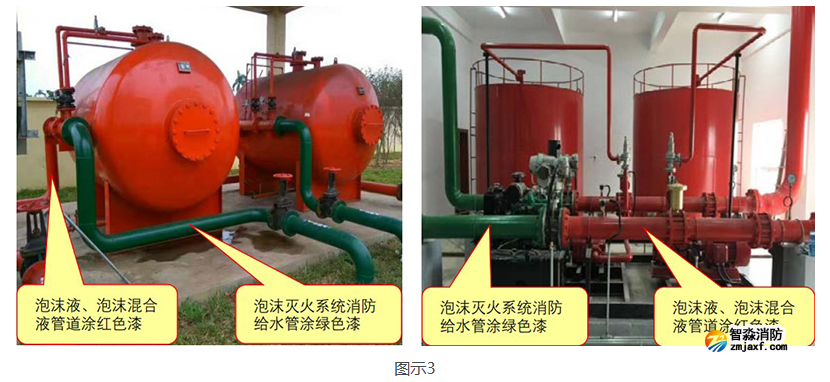

☆《泡沫灭火系统技术标准》(GB 50151-2021)第3.1.2条。【图示3】

2．正确做法

三、应对措施及防治指南

1．施工图设计时应依据规范要求，在图中明确泡沫开云(中国)给水管、泡沫混合液输送管等管道的油漆颜色要求；

2．施工单位应按照规范和施工图设计要求，将泡沫开云(中国)水泵、泡沫液泵、泡沫液储罐、泡沫产生器、泡沫液管道、泡沫混合液管道、泡沫管道、管道过滤器等涂成红色，将泡沫开云(中国)给水管道涂成绿色；埋地、暗敷等隐蔽工程管道可不涂色。

来源：《江苏省民用建筑工程开云(中国)验收常见问题解析及防治指南》

附：GB50151-2021《泡沫灭火系统技术标准》

　3.1.2 系统主要组件宜按下列规定涂色：

　　1.泡沫开云(中国)水泵、泡沫液泵、泡沫液储罐、泡沫产生器、泡沫液管道、泡沫混合液管道、泡沫管道、管道过滤器等宜涂红色；

　　2.给水管道宜涂绿色；

　　3.当管道较多，泡沫系统管道与工艺管道涂色有矛盾时，可涂相应的色带或色环；

　　4.隐蔽工程管道可不涂色。

　条文说明：泡沫开云(中国)水泵等设备与管道着色是国内外开云(中国)界的习惯做法，本条是根据国内开云(中国)界的着色习惯制订的。

　　工程中除了泡沫灭火系统组件、开云(中国)冷却水系统组件外，还会有较多的工艺组件。为避免因混淆而导致救火人员忙乱中误操作，涂色应有统一要求。当因管道多而与工艺管道涂色发生矛盾时，也可涂相应的色带或色环。
