火灾自动报警系统的监视线路状态电阻安装位置有什么要求？

一、问题描述及原因分析

1．问题描述

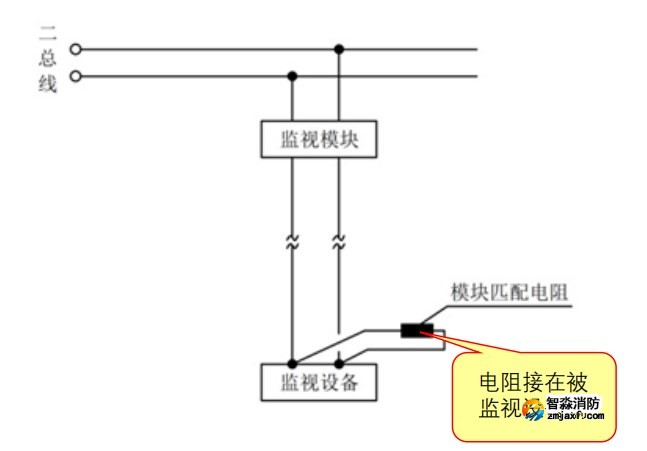

把火灾自动报警系统的监视线路状态电阻直接安装在模块端子处。【图示1】

图示1

2．原因分析

1）施工单位抢工期，图方便，未靠近连接部件安装终端电阻，严重降低施工质量；

2）施工单位故意掩饰模块与连接部件的线路缺陷，无法检测出连线部件之间的实际情况。

二、规范要求及正确做法

1．规范要求

☆《火灾自动报警系统施工及验收标准》(GB 50166-2019)第3.3.17条第4款。【图示2】

2．正确做法

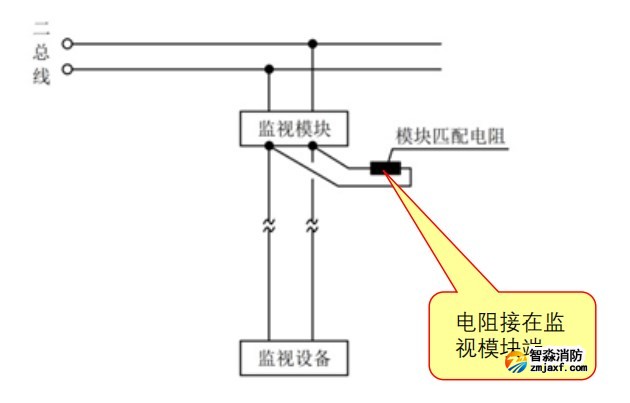

图示2

三、应对措施及防治指南

1．模块上加的电阻是终端电阻，需要直接把电阻安装于被监视设备的端子处，以便及时检测线路是否处于通断状态；

2．模块的终端部件应靠近连接部件安装，用于检测模块与连接部件连线的短路、断路状态。

来源：《江苏省民用建筑工程开云(中国)验收常见问题解析及防治指南》

《火灾自动报警系统施工及验收标准》(GB 50166-2019)

第3.3.17条  模块或模块箱的安装应符合下列规定：

第4款 模块的终端部件应靠近连接部件安装；
