泛海三江GL-C859短路隔离器接线图

当回路上GL-C859短路隔离器输出端某处发生短路故障时（短路点距离短路隔离器输出端线电阻小于10欧），短路隔离器动作切断输出端连接的所有设备，从而保证总线其它部分工作正常。待故障修复后，GL-C859短路隔离器可自行将输出端的所有设备重新纳入系统。

使用短路隔离器便于确定总线发生短路的位置，短路隔离器不需编码，不占用回路中的地址。

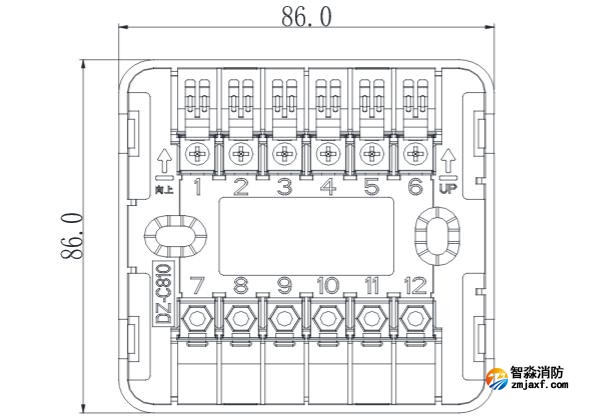

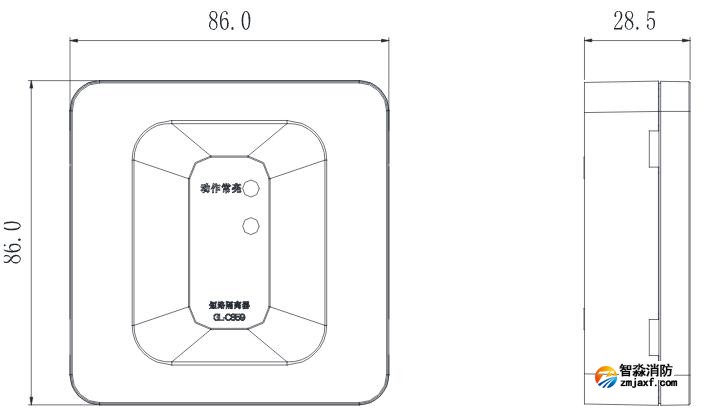

GL-C859短路隔离器配套安装底座(DZ-C810)示意图：

　　DZ-C810底座端子定义：

　　1（IN1）2（IN2）：总线输入端（无极性）

　　3（OUT1）4（OUT2）：总线输出端（无极性）

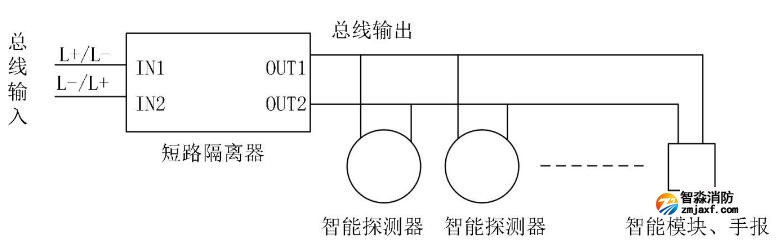

GL-C859短路隔离器接线图：

　　短路隔离器输出端带智能探测器（或智能模块）的数量≤32。
