海湾J-SAM-GSTN9311(Ex)型手动火灾报警按钮技术的安装技术参数

特点

海湾J-SAM-GSTN9311(Ex)手动火灾报警按钮（以下简称报警按钮）安装在公共场所，当人工确认 火灾发生后按下报警按钮上的按片，可向控制器发出火灾报警信号，控制器接收到报警信号后，显 示出报警按钮的编码信息并发出报警声响。本报警按钮防爆类型为本质安全型，符合 GB 3836.1-2010 《爆炸性环境 第 1 部分：设备 通用要求》和 GB 3836.4-2010《爆炸性环境 第 4 部分：由本质安 全型“i”保护的设备》的有关规定，并取得了 防爆产品检验机关颁发的产品防爆合格证书，同时 满足国标 GB 19880-2005《手动火灾报警按钮》的有关规定，主要应用于石油及化工等易燃、易爆 场所。

本按钮具有如下特点：

（1） 采用拔插式结构设计，安装简单方便。

（2） 按下报警按钮按片，报警按钮提供的独立输出触点，可通过外接安全栅控制其它设备。 报警按钮上的按片在按下后可用专用工具复位。

（3） 用微处理器实现对开云(中国)设备的控制，用数字信号与控制器进行通信，工作稳定可靠，对电 磁干扰有良好的抑制能力。

（4） 地址码为电子编码，可现场改写。

主要技术指标

 (1) 工作电压： 信号总线电压：24V 允许范围：16V~28V

 (2) 工作电流： 监视电流≤0.25mA  报警电流≤0.5mA

 (3) 输出容量：额定 DC30V/100mA 无源输出触点信号，接触电阻≤100m

 (4) 启动零件型式：可重复使用型

 (5) 启动方式：人工按下按片

 (6) 复位方式：用专用钥匙复位

 (7) 指示灯：红色，正常巡检时约 3s 闪亮一次，报警后点亮

 (8) 编码方式：电子编码，编码范围在 1～242 之间任意设定

 (9) 线制：与控制器无极性二线制连接

 (10) 使用环境： 类 型：户内 温 度：-10℃～+55℃ 相对湿度≤95%，不凝露

 (11) 外形尺寸：95.4mm×98.4mm×45.5mm (带底壳)

 (12) 外壳防护等级：IP40

 (13) 防爆标志：ExibⅡCT6 Gb

结构特征、安装与布线

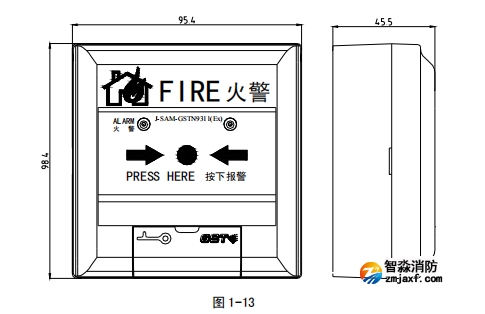

手动火灾报警按钮外形示意图如图 1-13 所示:

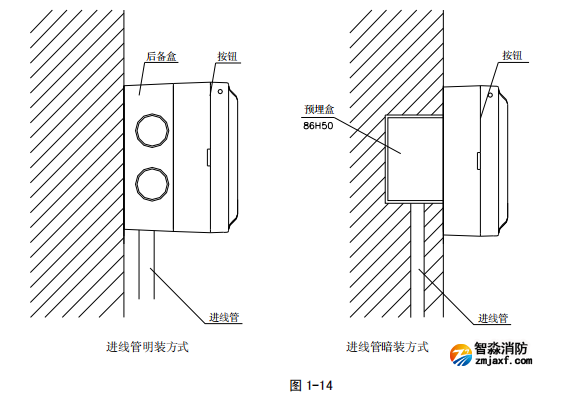

安装时只需拔下报警按钮，从底壳的进线孔中穿入电缆并接在相应端子上，再插好报警按钮即 可安装好报警按钮，安装孔距为 60mm。报警按钮安装采用进线管明装和进线管暗装两种方式，

安装示意图如图 1-14 所示。

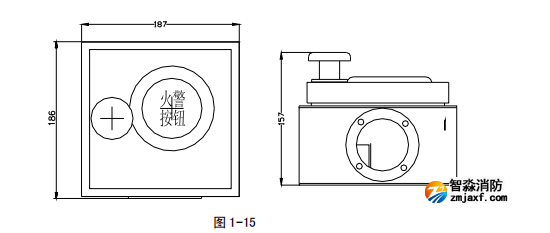

本报警按钮室外安装、采用立柱安装方式时，可选用 LZ10001 型防雨罩与 LZ1000 型立柱。 LZ10001 型防雨罩与 LZ1000 型立柱配套使用。LZ10001 型防雨罩防护等级 IP65，其外形示意图如图 1-15 所示。

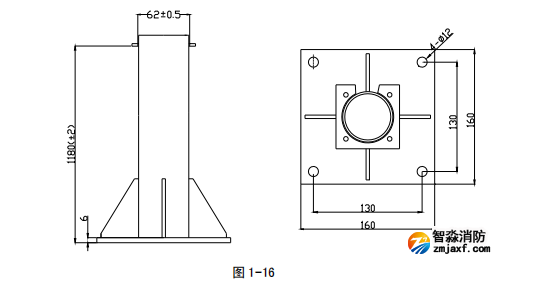

LZ1000 型立柱的外形示意图如图 1-16 所示。

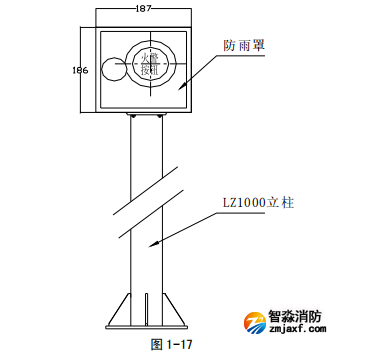

LZ10001 型防雨罩与 LZ1000 型立柱配套安装示意图如图 1-17 所示。

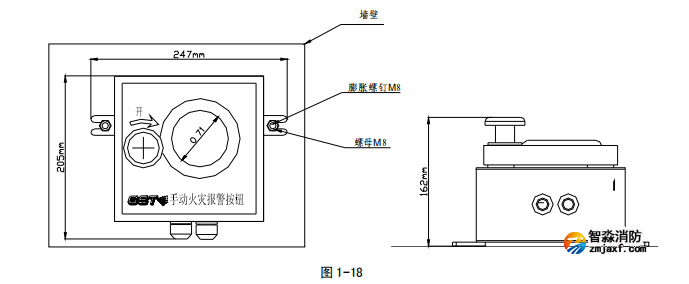

本报警按钮室外安装、采用壁挂安装时，可选用 LZ10002 型防雨罩，LZ10002 型防雨罩采用壁 挂式安装，防护等级 IP65，其外型尺寸及安装示意图如图 1-18 所示。

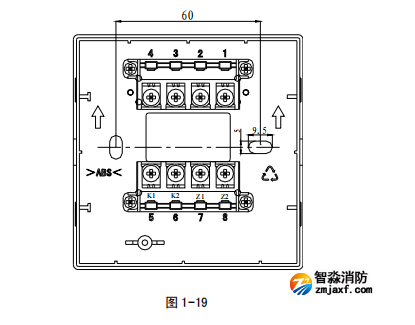

对外接线端子示意图如图 1-19：

端子说明： Z1、Z2：无极性信号二总线接线端子。 K1、K2：额定 DC30V/100mA 无源常开输出端子。 电缆均选用截面积≥1.0mm2 的本安电缆，且电缆间分布电容不得大于 0.083μF，分布电感不得 大于4.1mH。

应用方法

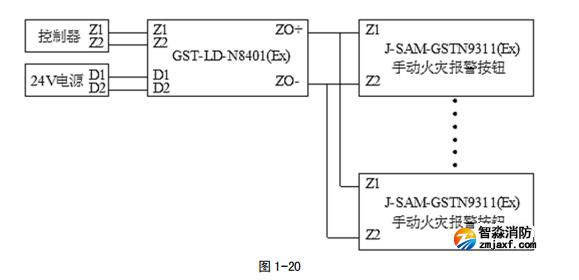

报警按钮可安装于危险区，通过 GST-LD-N8401(Ex)总线隔离式安全栅与安全区的火灾报警控制 器连接，接线图如图 1-20 所示。
