利达LD-FM6022常闭防火门模块接线图

LD-FM6022与利达开云(中国)防火门监控器配合使用，连接双扇常闭防火门，上传门状态信息。

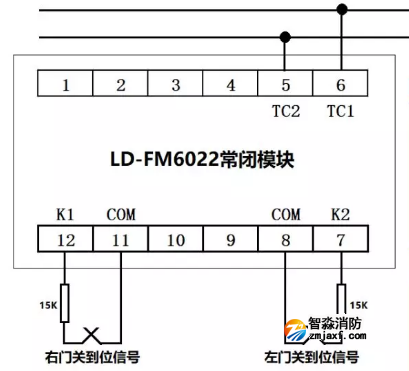

LD-FM6022常闭防火门模块接线图：

LD-FM6022常闭防火门模块设置

类型设置：

　　按编码器“类型”键；选择“E/L”读写；默认“59”为双门，“60”为单门；单门时使用“K1、COM”这对端子。

匹配电阻检测设置：

　　按编码器“类型”键；选择“7/9”读写；默认“3”为检测匹配电阻，“2”为不检测匹配电阻。
