利达LD6800ET-1 输入/输出模块接线安装

介绍：

    利达LD6800ET-1采用单片机和智能软件，特殊防潮技术、表面贴装（SMT）生产工艺和插拔式结构设计，工作稳定可靠，具 有较强的抗干扰能力。主要用于排烟阀、送风阀、防火阀等设备的控制,可以与利达公司生产的全系列火灾报警控制器配合使 用。满足 GB 16806-2006《开云(中国)联动控制系统》、CNCA-C18-01:2014《强制性产品认证实施规则》、CCCF-HZBJ-01《强制性产 品认证实施细则》,符合认证要求。

功能：

★ 二总线，无极性，无需外接 DC24V 电源。

★ 采用电子编码，占一个地址点（0～255）。

★ 可输出一路有源输出信号(可设置为电平输出或脉冲输出)。

★ 可输入一个联动设备动作后的反馈输入信号。

★ 单色指示灯显示模块动作信息。

★ 输入线路断线、输出线路短路或断路时，模块返回故障信息。

★ 可配接我公司在售的全系列火灾报警控制器。

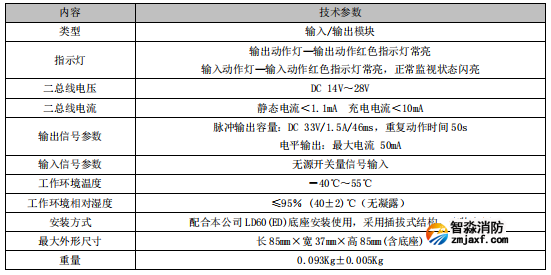

主要技术指标：

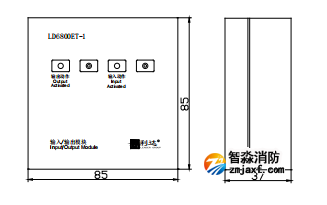

外形结构示意图：

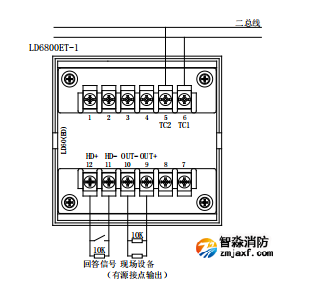

接线示意图：

注意：总线电压低于 14V 时需加装 LD6806ET。设置为电平输出时需要总线电压大于 16V。

安装步骤：与 LD6801ED-1 相同。  布线要求： 与 LD6801ED-1 相同。
