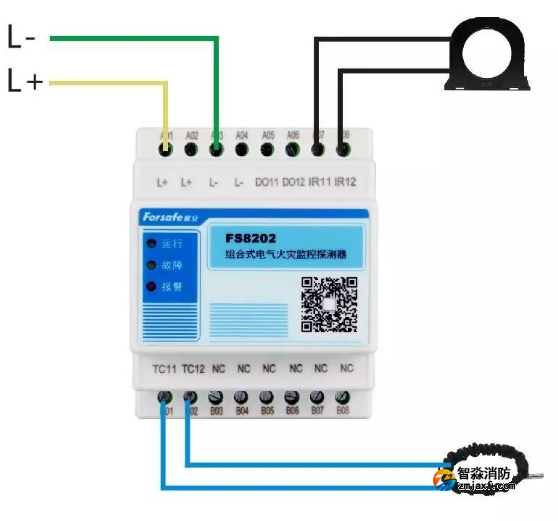

1、FS8202组合式电气火灾监控探测器接线图
无极性二总线连接
IR11、IR12接剩余电流；TC11、TC12接温度探测

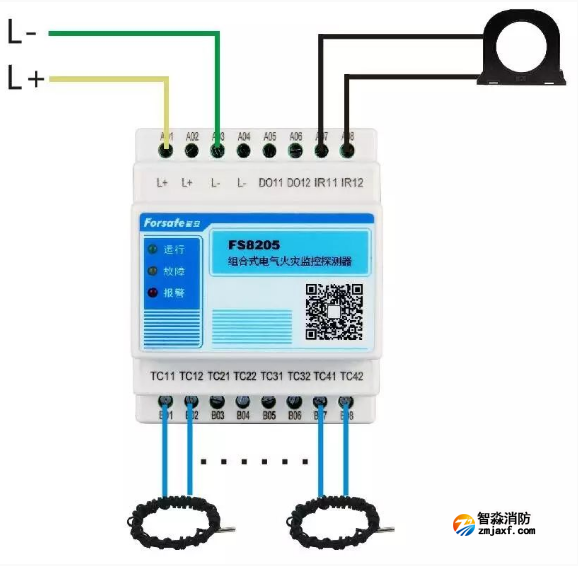

2、FS8205组合式电气火灾监控探测器接线图
无极性二总线连接
IR11、IR12接剩余电流；
TC11、TC12接第1路温度探测；TC21、TC22接第2路温度探测；以此类推

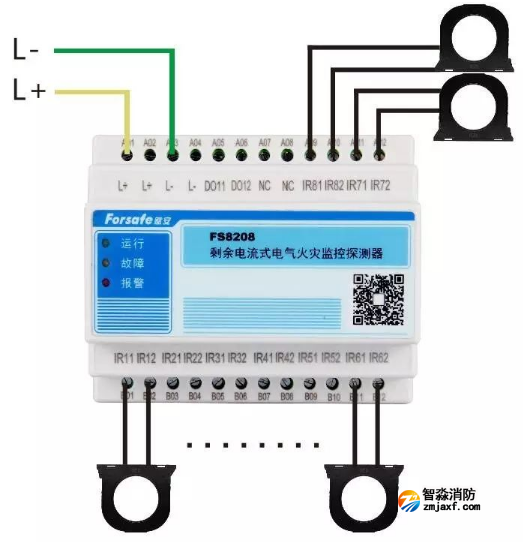

3、FS8208剩余电流式电气火灾监控探测器接线图
无极性二总线连接
IR11、IR12接第1剩余电流；IR21、IR22接第2路剩余电流；以此类推

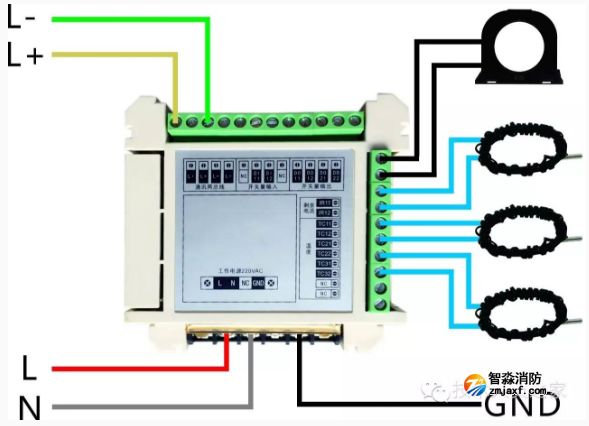

4、FS8260组合式电气火灾监控探测器接线图
无极性二总线连接
IR11、IR12接剩余电流；
TC11、TC12接第1路温度探测；TC21、TC22接第2路温度探测；以此类推

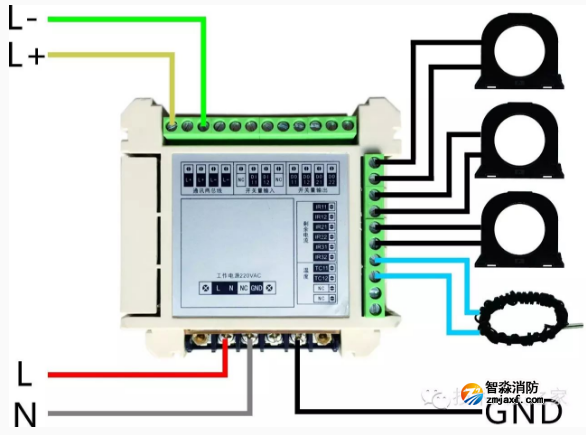

5、FS8261组合式电气火灾监控探测器接线图
无极性二总线连接
IR11、IR12接第1路剩余电流；IR21、IR22接第2路剩余电流；以此类推
TC11、TC12接温度探测
